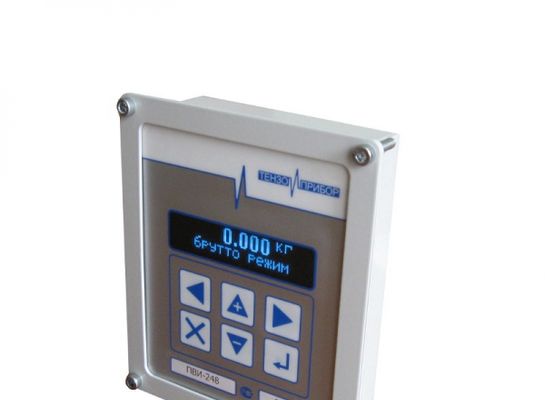

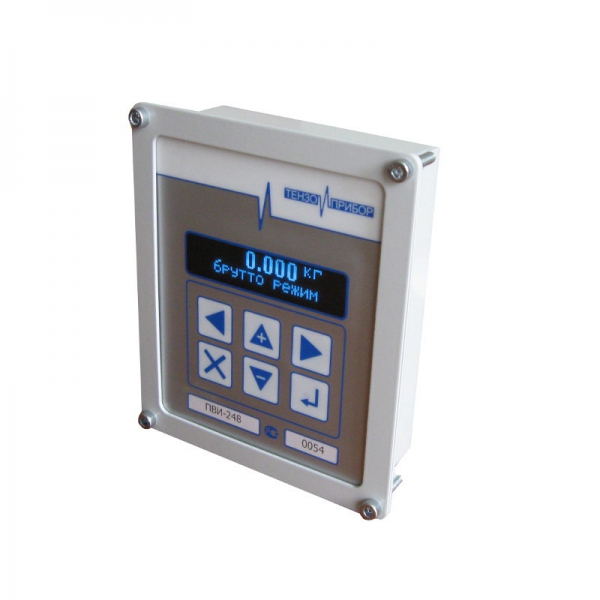

Прибор весоизмерительный ПВИ-248

Добавить в заявку

Дополнительно:

Руководство по эксплуатации

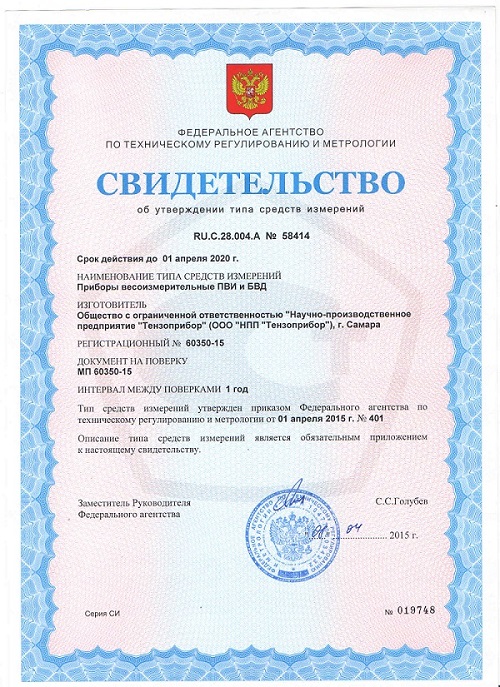

Свидетельство об утвер. типа на приборы

Описание

Технические характеристики

Прибор ПВИ-248 предназначен для:

— измерения и преобразования аналоговых выходных сигналов весо или силоизмерительных тензорезисторных датчиков,

— отображения данных на LED-индикаторе

— передачи информации через интерфейсы внешнему электронному оборудованию.

Параметр	Единица	Минимум	Номинально	Максимум
Температура воздуха	°C	-25		45
Относительная влажность воздуха, при 25°C	%			95
Атмосферное давление	кПа	80		110
Габаритные размеры модуля	мм		110x130x40
Масса модуля	г		500
Исполнение			IP54 стальной корпус с фланцами
Напряжение питания	В	-30		30
Потребляемая мощность	Вт			10
Число дискретных входов			4
Допустимое напряжение на дискретном входе	В	-30		30
Сопротивление дискретного входа	Ом		3900
Напряжение источника питания входов	мВ	4750		5250
Мощность источника питания входов	Вт		1
Напряжение питания тензодатчика	мВ	4750		5250
Мощность источника питания тензодатчика	Вт		1
Сопротивление тензодатчика	Ом	50	400	10000
Диапазон РКП тензодатчиков	мВ/В	1	2.5	25
Поддерживаемые схемы подключения тензодатчика			четырех и шестипроводная
Разрядность преобразования	бит		24
Приведённая погрешность измерения	% от НПИ			0.02
Диагностика тензодатчика линии подключения			предусмотрена
Подключение к АСУТП			TIA/EIA-485
Подключение модулей расширения			TIA/EIA-422
Прямое подключение к компьютеру			USB 2.0, разъем mini USB B
Поддерживаемые карты памяти			micro SD, micro SDHC
