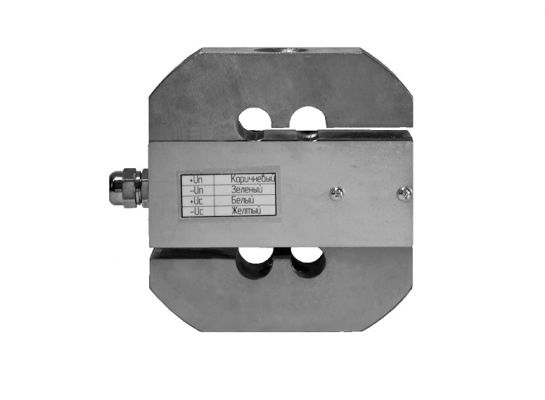

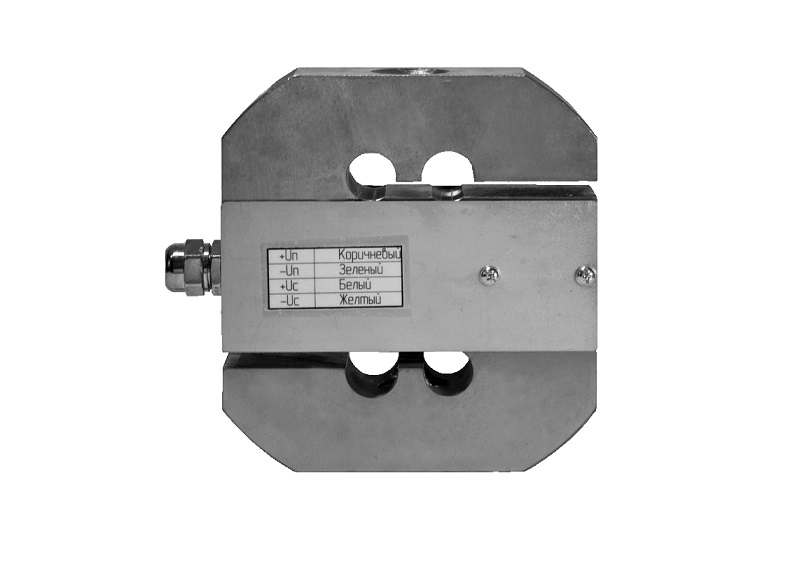

Тензорезисторный датчик БП-05 имеет S-образную форму, чувствительный кольцеобразный элемент изгиба (патент РФ на изобретение № 2308010) и отличается высокой чувствительностью и линейностью измерений.

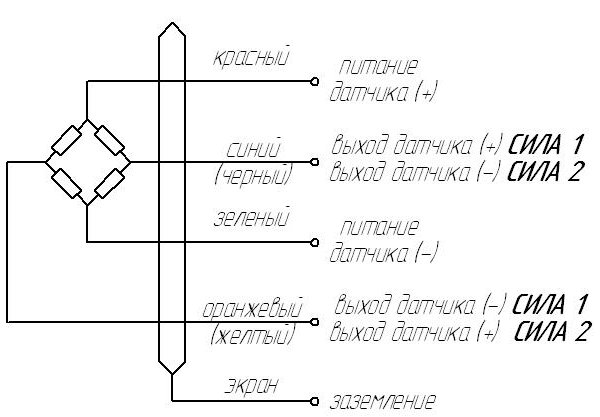

Принцип действия датчиков основан на измерении электрического сопротивления тензорезисторов, закрепленных на чувствительных участках упругого элемента датчика и соединенных по схеме полного моста, при их деформации в результате воздействия на датчик измеряемой силы.
Высокая точность и стабильность номинальной чувствительности (РКП =2500±0,005мВ/В) датчика позволяют в многодатчиковых измерительных системах (например, в бункерных весах) выполнять их электрические соединения без дополнительных, выравнивающих РКП, устройств.
Наименование | Ед. изм. | Значение |
Категория точности по ГОСТ 28836 | 0,03 | |
Рабочий коэффициент передачи (РКП) | (mВ/В) | 2,500±0,005 |
Начальный коэффициент передачи (НКП) | (mВ/В) | ≤0,004РКП |
Допустимая нагрузка | (от НПИ, %) | 125 |
Разрушающая нагрузка | (от НПИ, %) | 300 |
Входное сопротивление | (Ом) | 440±50 |
Выходное сопротивление | (Ом) | 350±1 |
Сопротивление изоляции | (Мом) | >1000 |
Рабочий диапазон температур | (С) | -30…+50 |
Напряжение питания (рекомендуемое-максимальное) | (В) | 5-10 |
Потребляемая мощность | (ВА) | <0,3 |
Степень защиты оболочки по ГОСТ 14254 (МЭК529-89) | IP65 | |
Длина кабеля | (м) | 2,5 |
Средний срок службы датчиков (лет) | ≥ 10 |
Для крепления s-образных тензодатчиков типа бп-05 используются узлы встройки.
С помощью узлов встройки тензодатчики закрепляются в платформенных и бункерных весах и в различных силоизмерительных устройствах.
Заказываются отдельно.
Может быть несколько вариантов крепления.
1. Опора типа (Пятапалец)
2. Подвеска шарнирная типа (с подшипником ШС)

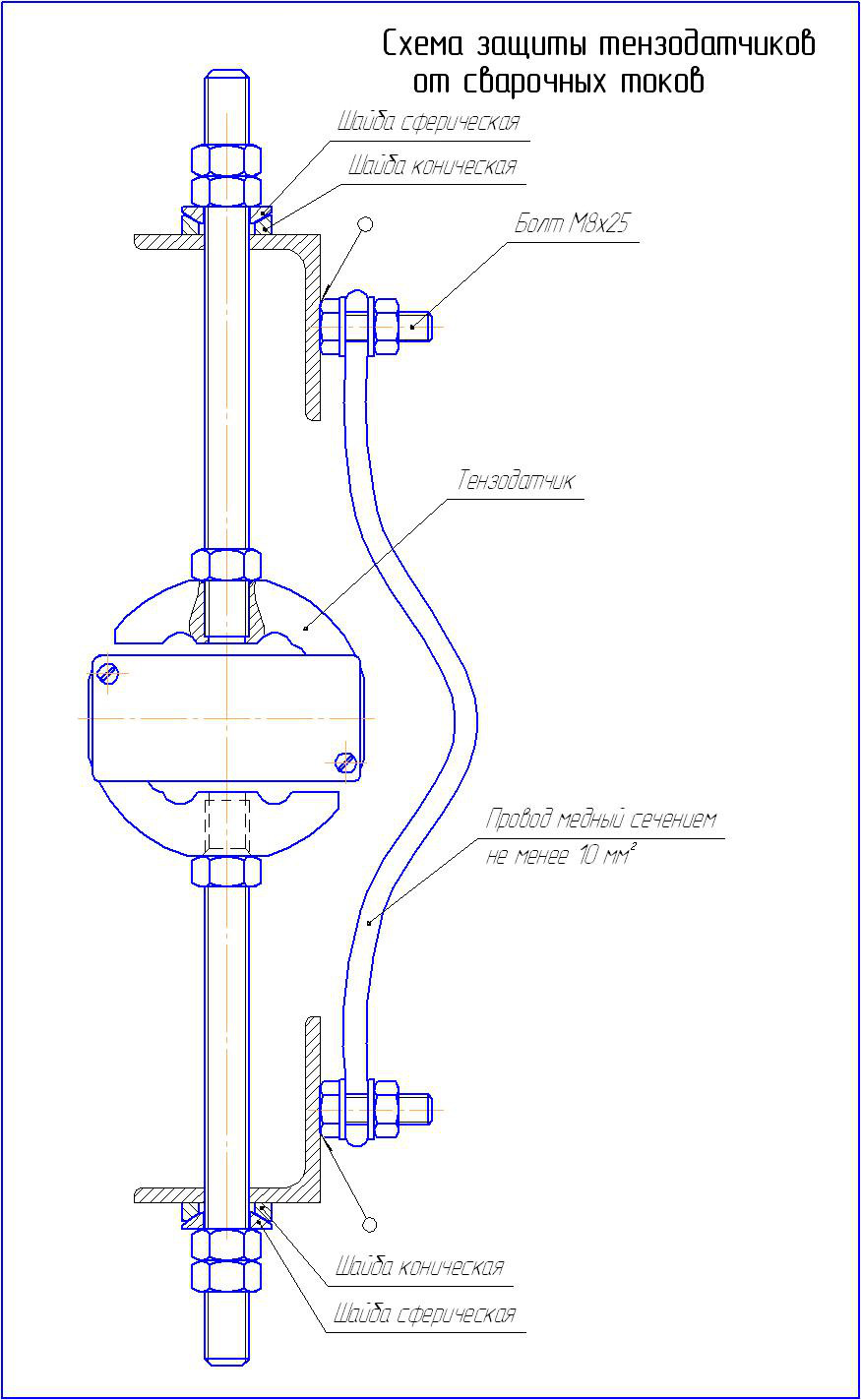

3. Подвеска шарнирная (шпилька с шайбами сфера/конус)
+
